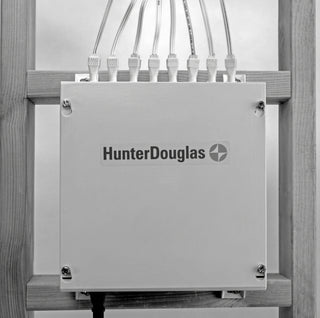

• Peut alimenter jusqu’a 16 parures de fenetre PowerView Gen 3.
• Les ports a connecteurs cylindriques a l’exterieur du boitier fournissent un acces facile
• Les pattes de fixation a l’exterieur du boitier simplifient le processus d’installation.
• Les trous preperces facilitent l’acces aux cables a l’interieur du boitier.
• Peut etre installe en surface ou etre encastre.

• Un boitier NEMA avec le bloc d’alimentation, le couvercle et ses vis (couvercle preinstalle sur le boitier NEMA)
• Un cordon d’alimentation CEI de 6 pi
• Un serre-cable de 1/2 po et un autre de 11/4 po.
• Quatre paquets de connecteurs cylindriques a levier rapide, femelles (32 pieces)
• Quatre pattes de fixation (preinstalles sur le boitier NEMA)
• Guide d’installation

• Entree : 120 V CA, 6 A
• Sortie : 18 V CC, 90 watts
• Compatibilite des cables : Fil de 14-18 AWG
• Classe de circuit : 2
• Plage de temperatures : -30 °C a 70 °C (-22 °F a 158 °F).

• Longueur

— 10 po (sans pattes de fixation)

— 121/4 po (avec pattes de fixation)

• Largeur : 10 po
• Profondeur : 41/4 po
• Poids : 10 lb

• Chaque bloc d’alimentation CC 16 stores peut alimenter jusqu’a 16 stores individuels de tout genre, y compris : Duolite, doublure actionnable autonome, et options A Deux. Cependant, les stores double rouleau et les stores illumines Aura font exception. Les produits double rouleau comptent pour deux stores : ils sont equipes de cables moteurs separes et apparaissent dans l’application comme deux stores distincts. Les stores illumines Aura comptent egalement pour deux stores en termes de consommation electrique, avec un maximum de 8 stores par bloc d’alimentation, mais chaque store Aura dispose d’un seul cable moteur et apparait dans l’application comme un store unique.
• Il est fortement deconseille d’utiliser des stores de connexion en serie lors de l’utilisation d’alimentation electrique en courant continu pour 16 stores.

La principale methode pour effectuer les connexions entre le bloc d’alimentation CC pour 16 stores et les parures de fenetres automatisees est d’utiliser une combinaison de connecteurs cylindriques a levier rapide et des cables electriques a basse tension. Pour ce qui est du cablage, les conducteurs du cable en vrac PowerView+MC sont la solution ideale pour ce cas d’utilisation.

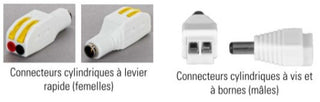

Les connecteurs cylindriques sont utilises pour creer des cables personnalises qui alimentent en courant continu les moteurs PowerView.

• Utilisez du cablage basse tension de calibre 18 AWG pour le cable personnalise.
• Les cables personnalises sont principalement utilises pour acheminer le courant electrique entre les borniers du bloc d’alimentation en courant continu pour 16 stores et le cordon d’alimentation du moteur du store.
• Les connecteurs cylindriques a levier rapide est utilise pour la connexion du cable personnalise au connecteur cylindrique male sur le cable d’alimentation du moteur.
