Qu’est-ce que l’automatisation PowerView+MC Gen 3?
L’automatisation PowerView+MC Gen 3 est une option de commande haut de gamme dans la gamme PowerViewMD Gen 3 qui utilise une connexion câblée pour commander les parures de fenêtre munies de PowerView Gen 3. Elle partage toute la simplicité et l’évolutivité de la plateforme Gen 3 avec une fiabilité accrue et des moteurs encore plus silencieux. PowerView+ Gen 3 fonctionne à l’aide de câbles à basse tension pour alimenter les parures de fenêtre et pour transmettre des commandes en série.

Qu’est-ce que la transmission en série?
La transmission en série est une méthode de transmission de données.

• PowerView+ Gen 3 fonctionne à l’aide de câbles à basse tension pour acheminer les commandes de l’application PowerViewMD vers les stores par le protocole de transmission en série.
• Les commandes ainsi envoyées ne sont pas sujettes aux mêmes restrictions qui limitent les communications par fréquences radio.

Comment le système PowerView+ Gen 3 fonctionne-t-il?
Trois composants sont essentiels au fonctionnement du système
PowerView+ Gen 3 : Les parures de fenêtre PowerView+ Gen 3, une passerelle PowerView Gen 3 et un bloc d’alimentation intelligent PowerView+ Gen 3.

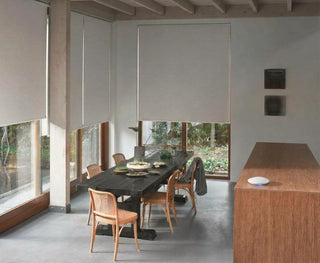

Parures de fenêtre PowerView+ Gen 3
Les parures de fenêtre munies de PowerView+ Gen 3 sont uniques tant par leurs matériaux que par leurs possibilités de programmation. Il est possible d’identifier une parure de fenêtre Powerview+ Gen 3 par son câble d’alimentation unique. Les parures de fenêtre PowerView+ Gen 3 sont spécialement programmées pour fonctionner à l’intérieur du système PowerView+ Gen 3 et pour communiquer par câble.

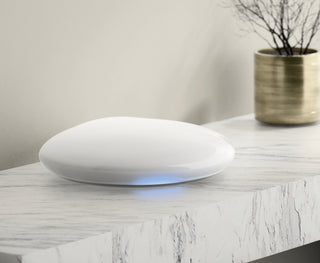

Passerelle PowerViewMD Gen 3
La passerelle PowerView Gen 3 fonctionne avec le bloc d’alimentation intelligente PowerView+ Gen 3 pour envoyer et recevoir des signaux en provenance et à destination des parures de fenêtre. La passerelle agit à titre de coordinateur de trafic pour les commandes PowerView : elle envoie des commandes par câble en direction du bloc d’alimentation intelligent,
qui achemine ensuite ces commandes par câble jusqu’aux stores.

• Seule une passerelle est requise pour chaque projet PowerView+ Gen 3.
• Une passerelle PowerView Gen 3 ou PowerView Gen 3 pro peut être utilisée.

Bloc d’alimentation intelligent PowerView+ Gen 3
Le bloc d’alimentation intelligent PowerView+ Gen 3 fonctionne avec la passerelle PowerView Gen 3 pour envoyer et recevoir des commandes en provenance et à destination des parures de fenêtre PowerView+ Gen 3.

• Le système utilise des câbles à basse tension pour acheminer l’alimentation électrique et assurer la transmission des communications pour les parures de fenêtre automatisées.
• Il se raccorde au même réseau résidentiel que la passerelle PowerView Gen 3 par l’intermédiaire d’une connexion Ethernet.
• Pour plus d’information sur le bloc d’alimentation intelligent

Applications

• Stores à rouleau Designer et stores Designer Screen
• Stores PirouetteMD1
• Stores Silhouette QuartetteMD 1

1 Inclus les produits applicables de la collection AlustraMD

Options de contrôle
L’application PowerViewMD est la principale façon de contrôler les parures de fenêtre d’un système PowerView+ Gen 3. Toutes les commandes envoyées par l’intermédiaire de l’application PowerView seront envoyées sous forme de transmissions en série.

Télécommandes PowerView Pebble et Surface

• En plus de la communication par câble, les parures de fenêtre munies du système PowerView+ Gen 3 conservent la possibilité de recevoir des commandes par radiofréquences à l’aide du protocole BluetoothMD. Autrement dit, ces parures de fenêtre peuvent aussi être contrôlées à l’aide des télécommandes PowerViewMD PebbleMD et Surface.
• Il est important de se rappeler que toutes les commandes envoyées à l’aide de l’une ou l’autre des options de télécommande utilisent des fréquences radio et sont soumises aux éventuelles restrictions relatives à cette forme de communication.

Câblage et options d’alimentation

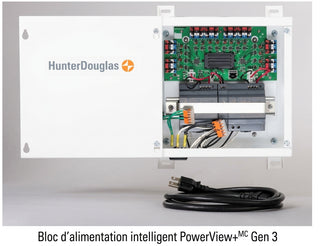

Bloc d’alimentation intelligent PowerView+ Gen 3
Le bloc d’alimentation intelligent PowerView+MC Gen 3 fonctionne avec la passerelle PowerViewMD Gen 3 pour envoyer et recevoir des signaux en provenance et à destination des parures de fenêtre dans un système PowerView+ Gen 3. Le système utilise des câbles à basse tension pour acheminer l’alimentation électrique et assurer la transmission des communications pour les parures de fenêtre PowerView+ Gen 3.

Caractéristiques

• Peut alimenter jusqu’à 16 parures de fenêtre PowerView+ Gen 3.
• Possibilité de raccorder en série jusqu’à trois parures de fenêtre PowerView+ Gen 3.
• Borniers à code de couleur pour un raccord plus intuitif des câbles au bloc d’alimentation.
• Les pattes de fixation à l’extérieur du boîtier simplifient le processus d’installation.
• Les trous prépercés facilitent l’accès aux câbles à l’intérieur du boîtier.

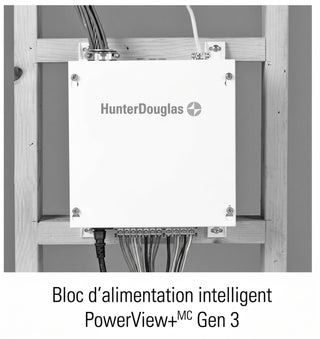

• Peut être installé en surface ou être encastré.

Quincaillerie incluse

• Un boîtier NEMA avec l’alimentation le couvercle et les vis du couvercle
• Un cordon d’alimentation CEI de 6 pi
• Deux serre-câbles de 1⁄2 po et deux serre-câbles de 11⁄4 po.
• Deux emballages de connecteurs enfichables mâles PowerView+
• Quatre pattes de fixation (préinstallés sur le boîtier NEMA)
• Guide d’installation


Caractéristiques techniques

• Entrée : 120 V CA, 6 A
• Sortie : 18 V CC, 90 watts
• Compatibilité des câbles : Fil de 12-18 AWG
• Classe de circuit : 2
• Plage de températures : -30 °C à 70 °C (-22 °F à 158 °F).

Dimensions

• Longueur
  — 10 po (sans pattes de fixation)
  — 121/4 po (avec pattes de fixation)
• Largeur de 10 po
• Profondeur
  — 4 po (sans pattes de fixation)
  — 41/4 po (avec pattes de fixation)
• Poids de 10 lb


Informations supplémentaires
• Le bloc d’alimentation intelligent PowerView+ Gen 3 doit être raccordé au réseau du domicile par une connexion Ethernet.

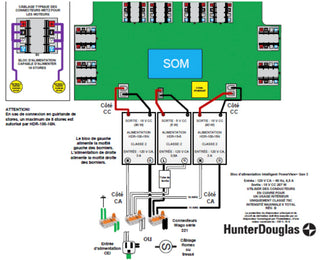

Câblage du bloc d’alimentation intelligent PowerView+ Gen 3

• La principale méthode pour réaliser les connexions entre le bloc d’alimentation intelligent PowerView+MC Gen 3 et les parures de fenêtre PowerView+ Gen 3 consiste à utiliser une combinaison de connecteurs mâles enfichables PowerView+ et un câblage électrique à basse tension à quatre conducteurs.
• Le système PowerView+ Gen 3 nécessite un câble électrique basse tension à quatre conducteurs avec deux conducteurs (12-18 AWG) pour l’alimentation et deux conducteurs (20-24 AWG) en paire torsadée et gainée pour les données.
• Tous les câbles doivent avoir un indice d’inflammabilité de classe 2 et il est également recommandé de respecter les normes d’indice d’inflammabilité VW-1 et FT-1. Le câble en vrac PowerView+ est le choix idéal pour ce cas de figure.
• Consultez le guide de câblage du bloc d’alimentation intelligent PowerView+ Gen 3 pour connaître les distances de câblage maximales.

Connecteurs enfichables mâles

• Les connexions aux parures de fenêtre PowerView+ Gen 3 sont réalisées à l’aide de connecteurs enfichables mâles PowerView+.

• Ces connecteurs sont compatibles avec des câbles à basse tension de calibre 16-24 AWG. Les fils torsadés de plus gros calibre peuvent être modifiés pour s’adapter au connecteur.
• Deux emballages de huit connecteurs sont inclus avec le bloc d’alimentation intelligent PowerView+ Gen 3.

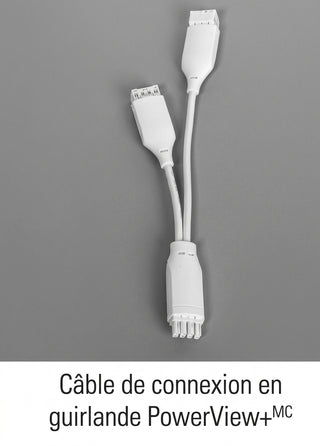

Câble de connexion en série PowerView+ (en option)

• Le câble de connexion en série PowerView+MC ne peut être utilisé qu’avec le bloc d’alimentation intelligent PowerView+ Gen 3.
• Jusqu’à trois parures de fenêtre PowerView+ Gen 3 peuvent être alimentées à partir d’une seule sortie du bloc d’alimentation
  PowerView+ Gen 3.
• Le câble de connexion en série PowerView+ sert à effectuer les raccords dans le système en série.
• Commande
  — Si le système en série comprend deux parures de fenêtre, un câble de connexion en série doit être commandé.
  — Si le système en série comprend trois parures de fenêtre, deux câbles de connexion en série doivent être commandés.

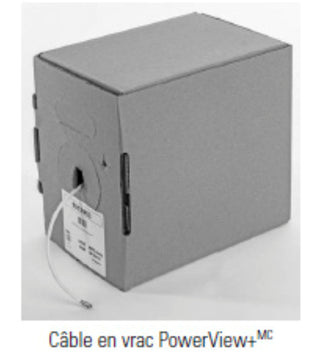

Câble en vrac PowerView+ (500 pi)
Le câble en vrac PowerView+ sert principalement à fabriquer les câbles personnalisés entre le bloc d’alimentation intelligent PowerView+ Gen 3 et les parures de fenêtre PowerView+ Gen 3 dans un système PowerView+ Gen 3. Il peut également être utilisé avec le bloc d’alimentation en CC pour 16 stores dans des systèmes PowerViewMD standard.

Caractéristiques techniques

• Calibre 22-2 AWG, blindé, à paire torsadée
• Calibre 18-2 AWG, cuivre toronné, non blindé
• Non ignifuge
• Gaine en PVC résistante aux flammes
• Emballage : boîte de tirage
• Poids : 19 lb
• Bobine de 500 pi
